Model 202型號臭氧分析儀采用成熟的254nm紫外吸收法技術，使測量更加精確，測量范圍1ppb至250,000ppb
(0-250 ppm) 。該儀器廣泛應用于臭氧制備車間、化工、石油、造紙、紡織、制藥、香精香料工業、水處理、食物、制藥行業等領域。下面我們講解一下美國2B Model 202臭氧分析儀的原理。
紫外吸收技術法長期用于測量大氣臭氧，具有高度精密性和準確性。臭氧分子具有在254nm處最大吸收的特性，和低壓紫外燈發射的主要波長一致。所幸的是，僅發現空氣中極少分子在顯著濃度下吸收該波長的光線。然而，如果含芳烴的有機化合物存在的話，就會在高度污染的空氣中產生干擾現象。

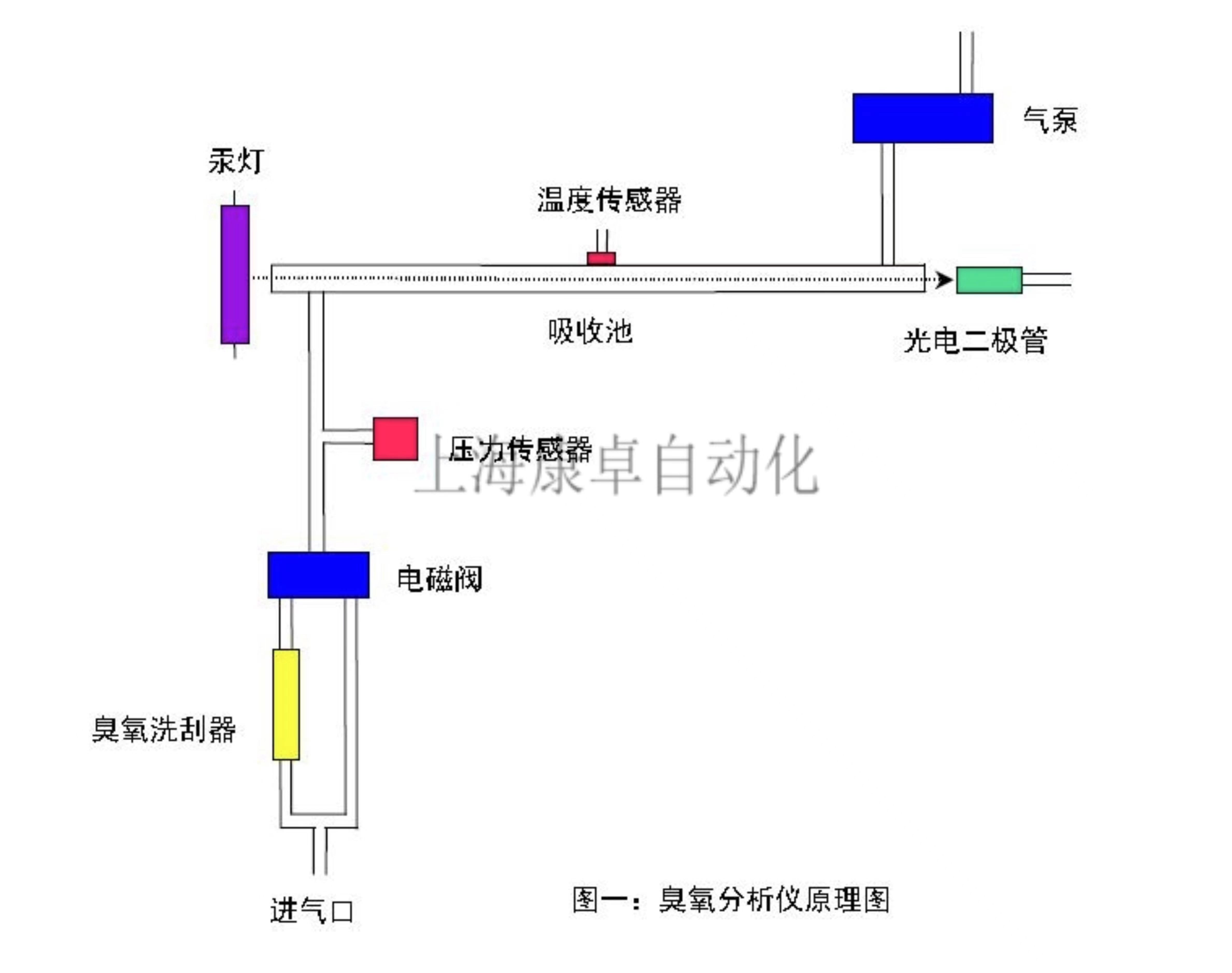

圖1是臭氧分析儀的原理圖。光通過一個15cm長的裝有石英窗的吸收池會變稀薄，臭氧檢測便基于此原理。一個低壓紫外燈位于吸收池的一邊，而光電二極管位于吸收池的另一邊。光電二極管有內置的集中在254nm波長的干擾濾波器，該波長是紫外燈發射的光的主要波長。一個空氣泵抽取樣氣進入儀器，流量大約為1L/Min。一個電磁閥自動轉換將空氣直接送入吸收池或通過臭氧洗刮器再將空氣送入吸收池，二者交替進行。光電二極管里光的強度通過經過洗刮器和未經過洗刮器的空氣測量，經過臭氧洗刮器的空氣記做(Io)，未經臭氧洗刮器的空氣記做(I)。
根據比爾-朗伯定律，依據測量到的Io和I，可計算出臭氧濃度：
這里l是路徑長度(15cm) 而σ是在254nm (1.15 x 10ˉ1?cm2分子ˉ1或308 atmˉ1cmˉ1)處的吸收截面積，已知的準確度約為1％。2B科技的儀器采用和其它商業儀器相同的截面積（消光系數）。測量吸收池內的壓力和溫度，這樣臭氧濃度便能按照十億分之一的體積（ppbv）混合比率形式顯示。除了臭氧混合比率外，儀器還顯示和記錄池溫、池壓。池壓以Torr或mbar為單位，池溫以℃或K單位顯示和記錄。
